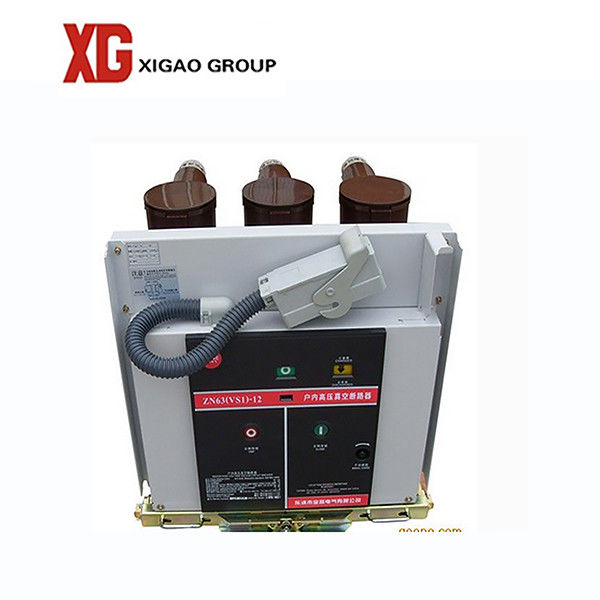

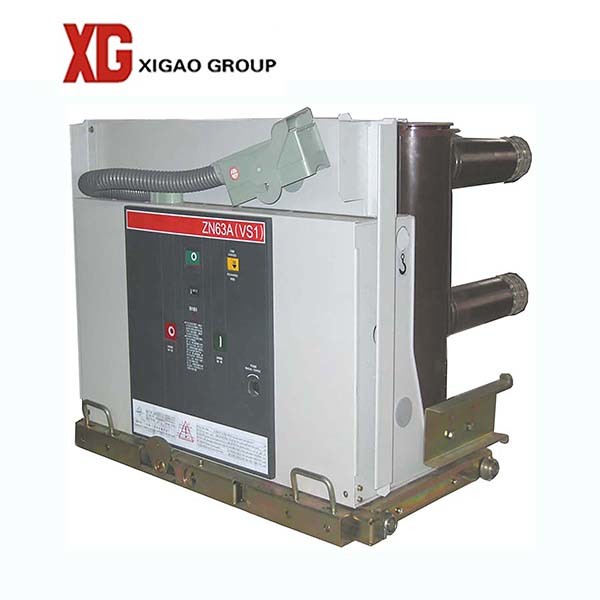

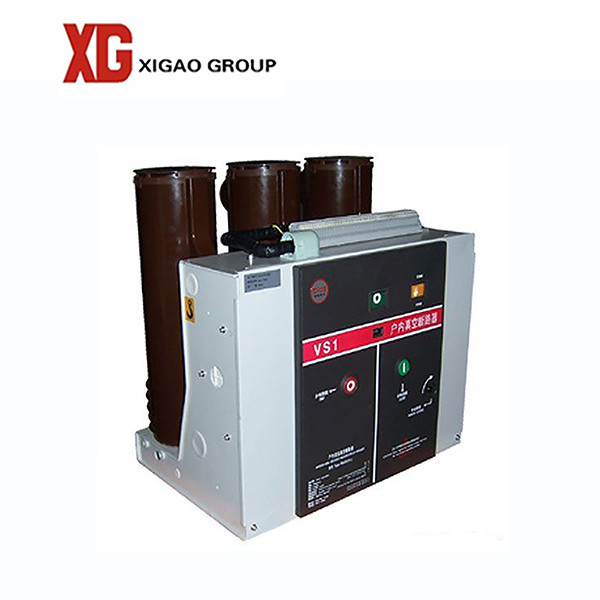

1. ZN63 VS1-Serie 3-Phasen-Innen-24-kV-630-A-1250-VCB-Vakuum-Leistungsschalter
Der HV-Vakuum-Leistungsschalter ZN63-24 für den Innenbereich ist eine Schaltanlage für den Innenbereich mit dreiphasiger Nennspannung von 24 kV, Steuerung und Schutz für Industrie- und Bergbauunternehmen, Kraftwerke und Umspannwerke, elektrische Anlagen und für Orte mit häufigem Betrieb, die einen VET-Betriebsmechanismus und eine Schaltung übernehmen Leistungsschalter integriertes Design kann als feste Installationseinheit verwendet werden kann auch mit einem speziellen Vorschubmechanismus ausgestattet werden, die Zusammensetzung der verwendeten Handwageneinheit kann einen Teil des Hauptstromkreises verwenden, um den gesamten festen Siegelpfosten mit hoher Zuverlässigkeit und Wartungsfreiheit zu erreichen kleinere Leistungsschalter, können mit KYN28A 24 und anderen Handwagen-Schaltschränken ausgestattet werden.Im Haushalt kann es auch mit festen Schaltgeräten verwendet werden.
2. Hauptmerkmale:
⚫Mechanische und elektrische Haltbarkeit Bei Nennstrom können die Ausschaltzeiten bis zu 10000, 20000 bei Nennstrom erreichen
Kurzschlussstrom, Ausschaltzeiten können das 20-, 30- und 50-fache erreichen.
⚫ Der Leistungsschalter hat vollständige Funktionen.Es wird zum Ein-/Ausschalten verschiedener Lasten gemäß den DL-Standards verwendet, z. B. Methode 1-5, Kondensator, phasenverschobene Bedingungen.
⚫ Einfache Wartung Normalerweise muss nur der Antriebsmechanismus gereinigt und Schmiermittel hinzugefügt werden.
⚫ Vertikales Isolierrohr Schützen Sie es vor verschiedenen Umwelteinflüssen.
⚫Mit vollständigem Produktportfolio Nennstrom von 630 A bis 4000 A Nennkurzschlussstrom von 20 kA bis 50 kA
⚫ Es hat die Merkmale der Serie, starke Vielseitigkeit, bequeme Verwendung und einfache Wartung.Alle Produkte haben bestanden
500 Einlauftests nach Zuverlässigkeitsprinzip im Werk vor der Auslieferung, um die Zuverlässigkeit zu gewährleisten.
⚫ Wir bieten Ihnen einen qualifizierten und hocheffizienten After-Sales-Service.
3. Modell
4. Technische Hauptparameter
Technische Hauptparameter für den Vakuum-Leistungsschalter ZN63 für den Innenbereich
| Artikel |
Einheit |
20 kVA |
25kA |
31,5 kA |
40kA |
50kA |
| Nennspannung |
kV |
24 |
| Maximale Betriebsspannung |
kV |
24 |
| Nennstrom |
EIN |
630 |
1250 |
1250
1600
2500
3150 |
1250
1600
2500
3150 |
1250
2500
3150 |
| Bemessungskurzschlussausschaltstrom |
kA |
20 |
25 |
31.5 |
40 |
50 |
| Bemessungskurzschlusseinschaltstrom (Peak) |
kA |
50 |
63 |
80 |
100 |
125 |
| Bemessungsspitzenstromfestigkeit |
kA |
50 |
63 |
80 |
100 |
125 |
4s kurzzeitig bewertet
Strom standhalten |
kA |
20 |
25 |
31.5 |
40 |
50 |
Bewertet
Isolierung
eben |
Netzfrequenz-Stehspannung |
kV |
42 (Bruch48) |
| Stehstoßspannung |
75 (Bruch85) |
| Nennbetriebsablauf |
|
0-0,3 s-CO-180 s-CO |
| Mechanische Lebensdauer |
Zeit |
10000 |
| Ausschaltzeiten des Bemessungskurzschlussausschaltstroms |
Zeit |
50 |
| Betriebsspannung |
v |
AC/DC110, 220 |
| Abstand zwischen offenen Kontakten |
mm |
11±1 |
| Überhub (Reduzierungslänge der Kontaktfeder) |
mm |
4 ± 0,5 |
| Dreiphasiges Öffnen/Schließen asynchron |
Frau |
≤2 |
| Prellzeit beim Schließen des Kontakts |
Frau |
≤2 |
| Durchschnittliche Öffnungsgeschwindigkeit |
Frau |
0,9 ~ 1,2 |
| Durchschnittliche Schließgeschwindigkeit |
Frau |
0,4 ~ 0,8 |
Öffnung
Zeit |
Unter maximaler Betriebsspannung |
s |
≤0,05 |
| Unter min. Betriebsspannung |
≤0,08 |
| Geschäftsschluss |
s |
≤0,1 |
| Hauptschleifenwiderstand jeder Phase |
µΩ |
≤40 |
| Zulässige Abriebdicke von beweglichen und festen Kontakten |
mm |
3 |
5. Bewerbung
Höchsttemperatur: +40℃;Mindesttemperatur: -25℃.
Höhe über dem Meeresspiegel: Maximale Installationshöhe: 2500 m.
Luftfeuchtigkeit: Monatliche durchschnittliche Luftfeuchtigkeit 95 %;Tägliche durchschnittliche Luftfeuchtigkeit 90 % .
Umgebungsluft, die nicht offensichtlich durch korrosive und brennbare Gase, Dämpfe usw. verschmutzt ist.
Kein häufiges heftiges Schütteln.
