Typ: | Hochspannung | Produktname: | Trennschalter |
---|---|---|---|
Nennstrom: | 630A | Nennspannung: | 10000, 10 kV |
Max. Voltage: | 40.5KV | max. Aktuell: | 2000A |
Häufigkeit bewerten: | 50Hz | Mechanisches Leben: | 2000 mal |
Markieren: | Elektrischer Trennschalter für den Innenbereich 630A,MS-Schaltanlage vom Typ GN30,elektrischer Trennschalter für Hochspannung |

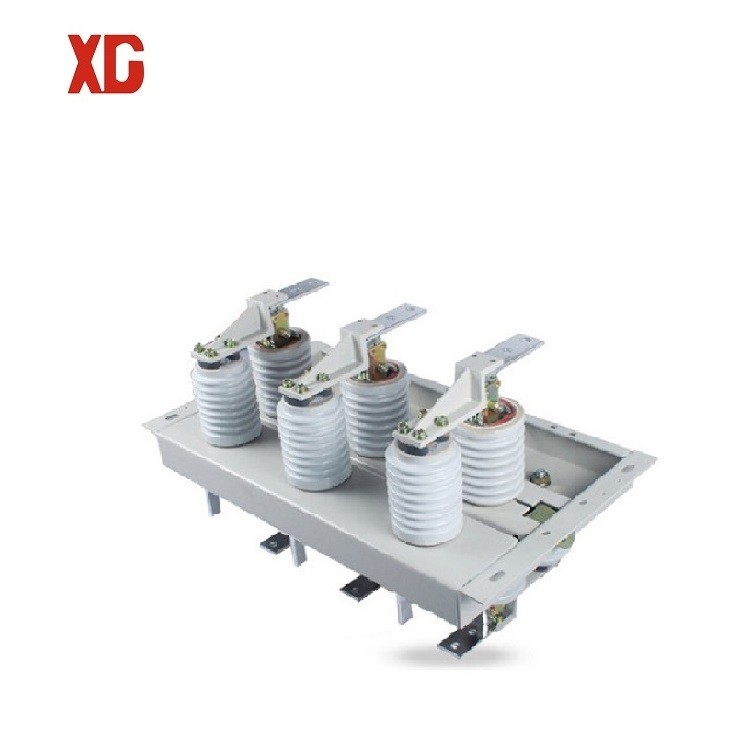

Der Gn30-12d-Schalter basiert auf dem Gn30-12-Schalter, um die Bodenmesserform hinzuzufügen, und kann die Anforderungen verschiedener Stromversorgungssysteme erfüllen.Dieses Produkt hat ein kompaktes Design, einen geringen Platzbedarf, eine starke Isolierfähigkeit, eine einfache Installation und Anpassung.Seine Leistung erfüllt die Anforderungen von GBI 895-89 AC-Hochspannungsisolator und Erdungsschalter.Geeignet für Innensysteme mit einer Nennspannung von 10 kV AC, 50 Hz und darunter.Kann im Spannungs-, Leerlaufzustand des Öffnungs- und Schließkreises verwendet werden.Es kann mit Hochspannungsschaltanlagen oder allein verwendet werden.
2.Technische Produktspezifikationen
Produktmodell & Spez. Artikel |
GN30-12/400-12,5 | GN30-12/630-20 | GN30-12/1000- 31.5 | GN30-12/1250- 31.5 |
GN30- 12D/400-12,5 |
GN30-12D/630-20 | 12D/1000-31,5 GN30- | 12D/1250-31,5 GN30- | |
Nennspannung (kV) | 12 | |||
Nennstrom (A) | 400 | 630 | 1000 | 1250 |
4S Bemessungskurzzeitstromfestigkeit (kA) |
12.5 | 20 | 31.5 | |
Bemessungsspitzenstromfestigkeit (kV) | 31.5 | 50 | 80 | |
Bewertet Isolierung eben |
Stromfrequenz Stehspannung für 1 Minute (kV) |
Phase-Phase-Spannung, Spannung gegen Erde: 42;Unterbrechungsspannung: 48 | ||
Blitzimpuls Spannung (kV) |
Phase-Phase-Spannung, Spannung gegen Erde: 75;Unterbrechungsspannung: 85 |
3. Umriss- und Einbaumaße
4. Bedingungen der Arbeitsumgebung
1, Umgebungstemperatur: Obergrenze: +40 °C;Untergrenze: -15°C;
2, Die Höhe überschreitet 1000 m nicht.
3, Für die relative Luftfeuchtigkeit beträgt der Tagesmittelwert nicht mehr als 95 % und der Monatsmittelwert nicht mehr als 90 %;
4, die Erdbebenintensität überschreitet 8 Grad nicht.
5, an Orten installiert, die frei von Feuer, Explosionsgefahr, chemischer Korrosion und heftigen Vibrationen sind.
6, Der Installationsort muss frei von brennbaren Stoffen, Explosionsgefahr, chemischer Korrosion und heftigen Vibrationen sein.
Wenden Sie sich bitte an den Hersteller, um die Anpassungen vorzunehmen, die den normalen Arbeitsbedingungen nicht entsprechen.
5.FAQ
1. Alle unsere Aktivitäten sind nach ISO 14001:2015 und IEC-Standard akkreditiert.
2. Technologie stellt sicher, dass die Qualität internationalen Anforderungen entspricht.
3. Im Allgemeinen versprechen wir ein bis zwei Jahre Qualitätsgarantie, einige Produkte werden über eine längere Lebensdauer verlängert.
4. Bei Ausschreibungskooperationen können die Details gerne zwischendurch besprochen werden.
